Suportes para tubos isolados
Os tamanhos abrangem DN50-DN1200 com cargas de projeto de 1 a 30 toneladas.
O isolamento configurável suporta serviços deslizantes, guiados ou fixos.
Descrição
Os suportes isolados para tubos carregam o peso da tubulação enquanto limitam a transferência direta de calor entre o tubo e a estrutura de aço de suporte. Ele combina uma base-de suporte de carga ou sapata com uma seção de isolamento, ajudando a proteger o desempenho térmico em pontos de suporte onde o contato metálico comum poderia criar uma ponte térmica. Arranjos deslizantes, guiados ou fixos podem ser selecionados de acordo com o movimento do tubo e os requisitos de tensão. As peças de aço podem ser soldadas ou fixadas para se adequarem à instalação no local, enquanto opções de materiais-resistentes à corrosão podem ser usadas para ambientes exigentes. O foco técnico é a transferência controlada de carga sem esmagar o isolamento: o alinhamento da base, a direção do movimento, as superfícies de contato e a folga ao redor do isolamento são coordenados para que o suporte permaneça estável e a inspeção ou manutenção possa ser realizada posteriormente.
Parâmetros do produto
|
Item |
Especificação |
|
Produto |
Suporte de tubo isolado |
|
Diâmetro do tubo |
DN50–DN1200 |
|
Carga de projeto |
1–30 toneladas; fator de segurança maior ou igual a 1,5 |
|
Faixa-de temperatura baixa |
-196 graus a +80 graus |
|
Viagem padrão |
±50/±100/±150 mm |
|
Viagem personalizada |
Até ±300mm |
|
Coeficiente de atrito |
Menor ou igual a 0,10 à temperatura ambiente; Menor ou igual a 0,15 a -196 graus |
|
Materiais |
Q235B/304/316L |
Componentes
As aplicações e peças dos suportes de tubos isolados são descritas abaixo. • Placa superior ou seção de conexão do tubo, dimensionada para se adequar ao arranjo do tubo e do isolamento.
Interface deslizante que separa a transferência de carga vertical do movimento axial.
Placa de base inferior conectada à estrutura metálica ou fundação.
Fixadores, braçadeiras e peças de isolamento especificadas no projeto do suporte.
Proteção de superfície selecionada para o ambiente de instalação.

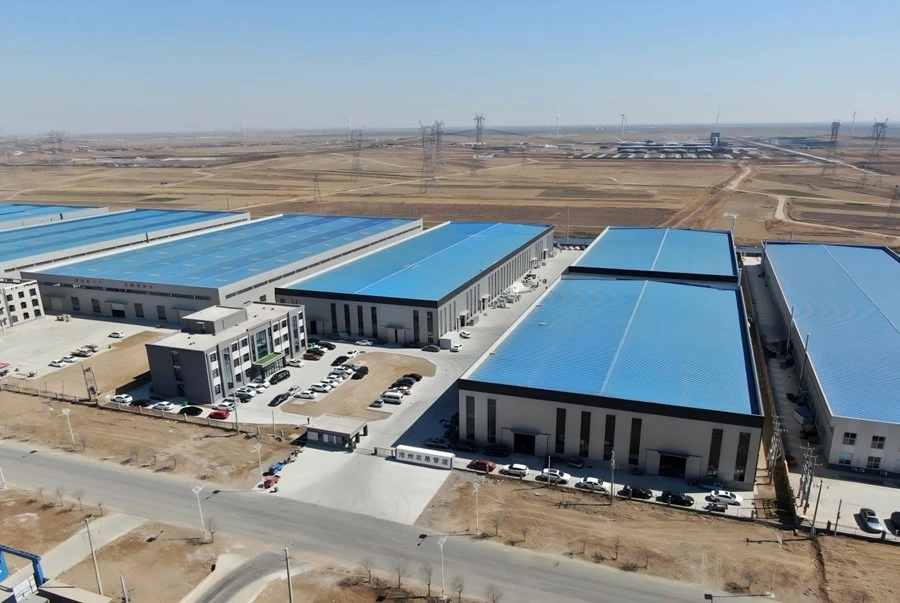

Nossa fábrica
O local de 40.000 m² abrange corte, conformação, soldagem, revestimento, inspeção e embalagem. Fundada em 2017, a empresa tem mais de 300 funcionários, cinco grandes máquinas de corte a laser e seis linhas de-tratamento de pintura. Placas de base, peças de fixação e conjuntos soldados podem ser produzidos em diferentes tamanhos de tubos e alturas de suporte. Cada suporte de tubo isolado pode ser verificado em relação aos desenhos confirmados antes do envio.
Perguntas frequentes
P: Como o deslocamento é selecionado para suportes de tubos isolados?
R: O deslocamento é obtido a partir da análise de tensão da tubulação ou do movimento térmico calculado, com tolerância na direção necessária.
P: Pode ser fornecido em aço inoxidável?
R: Sim. 304 e 316L estão disponíveis, enquanto o aço carbono revestido Q235B é outra opção.
P: A instalação-com fixação é possível?
R: Sim. Arranjos de fixação-soldados estão disponíveis para atender às restrições do local e às necessidades de manutenção.
Tag: suportes para tubos isolados, fabricantes, fornecedores, fábrica de suportes para tubos isolados na China
